Organigramme (Virtuelle Bäume)

Mit dem Container-Visualisierungsbaum können Container unabhängig von Berechtigungen in einer frei definierbaren Baumstruktur angeordnet und visualisiert werden. Die Zuordnung erfolgt per Parent/Child-Beziehung und dient ausschließlich der übersichtlichen Darstellung und Gruppierung von Containern, ohne Auswirkungen auf die Zugriffsrechte.

Auf der Browser-Übersicht /browser Seite wird eine alternative Sicht der Containerstruktur angezeigt. Diese Übersicht dient dazu Organisationsstruktur sowie derer Abhängigkeiten visuell darzustellen.

In der Übersicht werden im System hinterlegte Rechte berücksichtigt. Das bedeutet alle Container, auf die ein Benutzer keine Rechte hat, werden automatisch ausgeblendet. Anhand der Container-Id soll ein zusätzlicher Tab für Organigramm angezeigt werden.

Es können mehrere virtuelle Bäume, je Container erstellt werden. Für die Host-Statusübersicht, wird die Einstellung des virtuellen Containers is_recursive für das Auflösen aller Child-Container berücksichtigt. Zusätzlich können mehrere Benutzer (openITCOCKPIT Benutzer) hinterlegt werden (optional), um bei einem Ausfall als die richtige Ansprechperson identifiziert zu werden.

Konfiguration der virtuellen Bäume

Im Konfigurationsbereich kann ein Organigramm erstellt und bearbeitet werden. Folgende Felder stehen zur Verfügung:

• Name des Baumes (Pflichtfeld)
• Beschreibung (optional)

Auf der linken Seite befindet sich eine Auswahl verfügbarer Container-Typen, wie:

• Mandant
• Standort
• Knoten

Diese Auswahl kann per Drag & Drop in den rechten Bereich gezogen und frei positioniert werden.

Über Bearbeiten Button kann Bearbeitungsbereich eines bestimmten Knotens geöffnet werden.

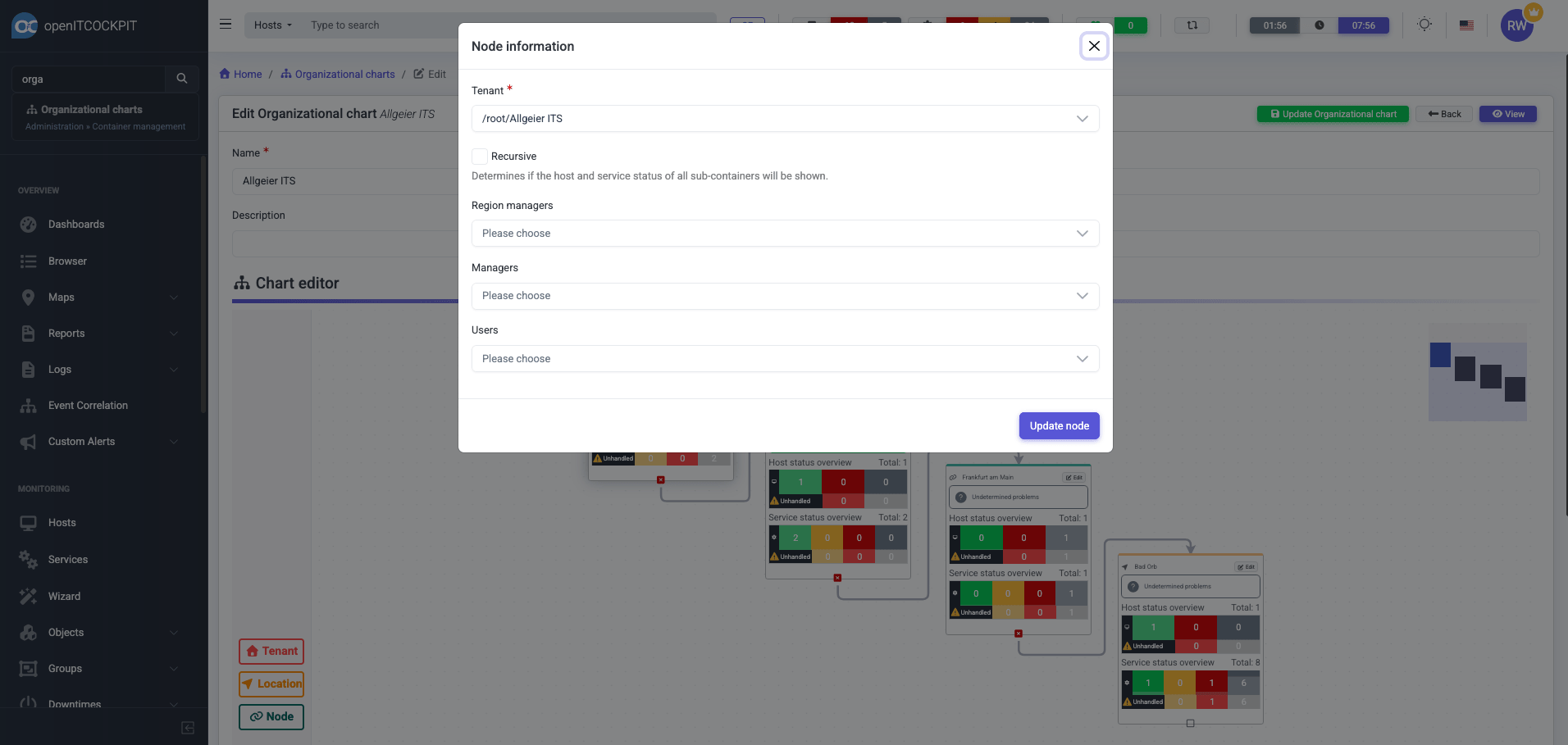

Es öffnet sich ein neues Fenster, in dem je nach Typ ein bestimmter Container ausgewählt werden kann. Zusätzlich können weitere Einstellungen vorgenommen werden:

• Containername (Pflichtfeld)
• is_recursive Wenn diese Option aktiviert ist, werden Host und Service-Statusübersicht für alle Child-Container des ausgewählten Containers berücksichtigt und angezeigt.
• Regional manager (optional)
• Manager (optional)
• Benutzer (optional)
